防爆箱的进出线口有几种规格,对应的可穿电缆
防爆箱的进出线口有几种规格,对应的可穿电缆外径是多少

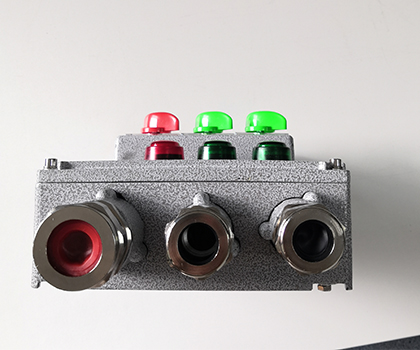

一、防爆箱过线孔规格;
1、英制螺纹;(可适用于各种材质防爆箱、铝合金、全塑、碳素钢、不锈钢)
G1/2=出线口DN15,可穿线缆外径∅6-∅10mm;
G3/4=出线口DN20,可穿线缆外径∅9-∅14mm;
G1   =出线口DN25,可穿线缆外径∅11-∅18mm;
G1.2=出线口DN32,可穿线缆外径∅14-∅25mm;
G1.5=出线口DN40,可穿线缆外径∅17-∅28mm;
G2   = 出线口DN50,可穿线缆外径∅32-∅45mm;
G2.5=出线口DN70,可穿线缆外径∅32-∅50mm;
G3   =出线口DN80,可穿线缆外径∅35-∅55mm;
G4   =出线口DN100,可穿线缆外径∅61-∅80mm;
出线口DN15,可穿线缆外径∅6-∅10mm;
2、公制螺纹;(可适用于碳素钢、不锈钢防爆箱;铝合金或者全塑防爆箱只能通过接头转接、变径方式实现改公制螺纹)
M20*1.5=可穿线缆外径∅6-∅12mm;
M25*1.5=可穿线缆外径∅12-φ17mm;
M32*1.5=可穿线缆外径∅18-∅22mm;
M40*1.5=可穿线缆外径∅23-∅28mm;
M50*1.5=可穿线缆外径∅30-∅40mm;
M63*1.5=可穿线缆外径∅30-∅40mm;
M75      =可穿线缆外径Φ50~Φ66mm
M90      =可穿线缆外径Φ65~Φ78mm
3、NPT螺纹;(美制60度锥管螺纹)(可适用于碳素钢、不锈钢防爆箱;铝合金或者全塑防爆箱只能通过接头转接、变径方式实现改美制锥管螺纹)
NPT1/2=出线口DN15,可穿线缆外径∅6-∅10mm;
NPT3/4=出线口DN20,可穿线缆外径∅9-∅14mm;
NPT1   =出线口DN25,可穿线缆外径∅11-∅18mm;
NPT1.2=出线口DN32,可穿线缆外径∅14-∅25mm;
NPT1.5=出线口DN40,可穿线缆外径∅17-∅28mm;
NPT2   = 出线口DN50,可穿线缆外径∅32-∅45mm;
注:以上3种螺纹规格,我司默认英制G螺纹,为市场常用管螺纹。一般便于现场电缆穿管,如需与设备连接,须告知设备线口螺纹规格。
