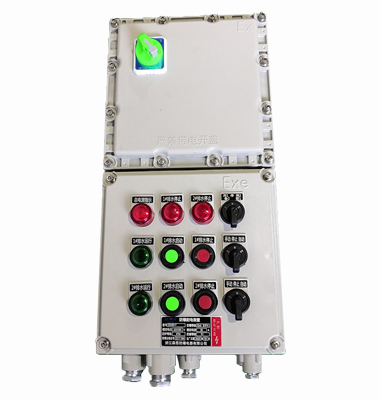

产品图片说明：防爆控制箱压铸铝合金材质，内含施耐德IC65H-3P/D25A 1个
交流接触器LC1D-25A/220V 2个，热过载继电器LRD-15A 2个 熔断器RT18-6A 1个
隔爆腔相面：断路器外操手柄一个
增安腔箱面：防爆指示灯5个，防爆按钮4个，防爆转换开关3个。

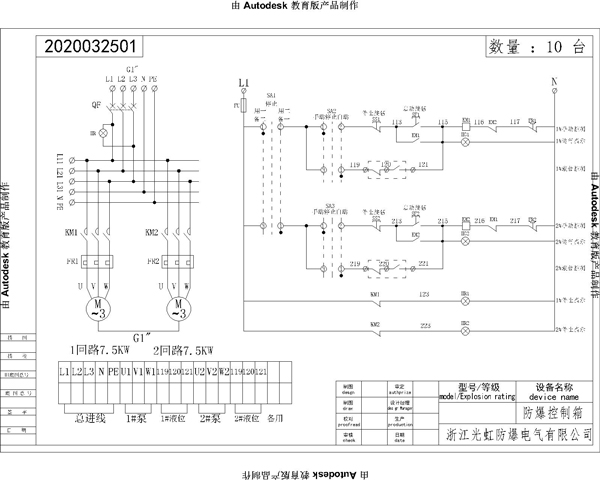

控制原理图（一备一用）
一、防爆控制箱（IIB、IIC)的适用范围：
1.危险区域：可燃性气体和可燃性粉尘可能同时出现或分别出现；
2.1区、2区、20区、21区、22区/2区、20区、21区、22区 ；
3.气体或蒸气类别：IIA、II B、II C ；
4.温度组别：T1 ~ T6 ；
5.适用环境：户内、户外 ；
二、防爆控制箱产品技术参数：
1、执行标准：GB 3836.1、IEC 60079-0、GB12476.1， IEC61241-1-1
GB 3836.2、GB 3836.3、GB 3836.9、IEC 60079-1、IEC 60079-7飞IEC 60079-18 GB3836.8、I EC60079- 15 ；
2、防爆标志：Exed II BT4~6/DIP A21 TA ，
3、防爆控制箱防护等级：IP65；
4、额定工作电压：AC220V / AC380V ；
5、功率：0.15~22KW ；
6、防腐等级：WF1-WF2；
7、进结口螺纹：G1/2~G3 ；
8、电缆外径：φ6.5 ~φ55；
三、防爆控制箱产品特点：
1、壳体采用铝合金压铸成型，表面粉末静电喷塑；
2、产品有隔爆型（IIB级）和复合型（IIC级）两种形式，复合型产品由增安型外壳内装防爆元件组成；
3、内装指示灯、按钮、万能转换开关、电流表、电压表、电位器等，可按用户要求配装其他仪表；
4、IIC级产品内装隔爆型控制开关结构紧凑，可靠性高，体积小，通断能力强，寿命长，并有多种功能供用户选配；
5、IIC级产品内装防爆按钮采用胶粘工艺，保证了可靠的结合强度；
6、IIC级产品内装防爆指示灯采用特殊的设计，交流220/380V通用；
7、采用曲路密封结构设计，具有良好的防水防尘性能；
8、外露紧固件均用不锈钢材质；
9、钢管或电缆布线。
