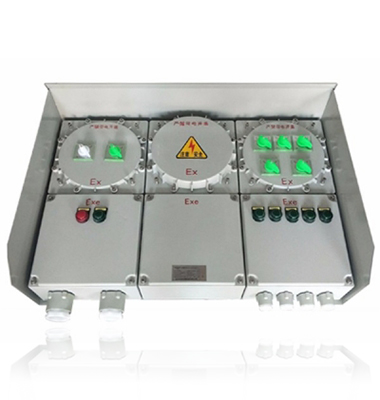

IIC级防爆配电箱

1.本产品有隔爆型,复合型.复合型主腔为隔爆型结构,接线腔为增安型结构.

2.铸铝合金表面喷涂,外形美观。

3.防爆配电箱内装高分断小型断路器指示灯,具有过载及短路保护功能并可根据要求增加漏电保护等功能.

4.尺寸为:宽900*高600*厚150,室外带防雨罩。

防爆配电箱型号:BXMD-6K63(6回路带总开关,下进下出线)
一、用途介绍

BXM(D)防爆照明(动力)配电箱是用于特殊场所控制照明电路之用,比如化工厂、炼油厂、钢铁厂、食品加工厂等。一般开关电流比较小,具体回路数看需控制的多少组灯,每个开关的大小看一组灯控制多少盏灯,每盏灯的电流多大。


二、BXM(D)防爆照明(动力)配电箱适用环境

1、爆炸性气体混合物危险场所:1区、2区。

2、爆炸性气体混合物:ⅡA、ⅡB、ⅡC。

3、温度组别:T1~T6。

4、防爆标志:ExdeⅡBT4/ExdeⅡBT6、ExdeⅡCT4/ExdeⅡCT6。

注:要求ⅡC级请注明。



三、产品特点

1.BXM(D)防爆照明(动力)配电箱外壳采用ZL102铝合金压铸或钢板焊接成型,表面高压静电喷塑,配不锈钢外露紧固件,产品外形美观。

2.防爆照明动力配电箱设计精良,安全易用,我公司免费提供一年保

3.箱体图纸可由贵公司提供,或由我公司代为制作.

4.防爆照明配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采

用隔爆型结构,母线箱及出线箱采用增安型结构.

5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。

6.可根据客户要求特制,如加装电涌保护器、电流表、电压表等,外可配挂锁金属手柄。

7 适用于照明和动力线路,具有分断、过载、失压保护和短路自动切断功能 钢管或电缆布线均可.

8.符合GB3836-2000,IEC60079标准要求。

四、技术参数

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆标志:ExdeⅡBT6、DIP A20 TA,T6

3.额定电压:AC 22080V

4.主回路额定电流:20A~250A

5.支路数:2、4、6、8、10、12

6.支路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防护等级:IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8.防腐等级:WF1

9.入口规格:G1/2~G3"

11.进线口方向:下进下出、下进上出、上进上出或上进下出

五、订货须知:

订货时应注明配动箱的支路数,各支路相应的电流以及断路器的极数,若需带漏电保护功能请注明;

如需带总开关则请注明总开关的电流用极数,并注明进出线方向,进出线规格及对应的数量;

BXM(D)防爆照明配电箱,可根据用户要求进行特殊设计,用户需提供电气系统图。
