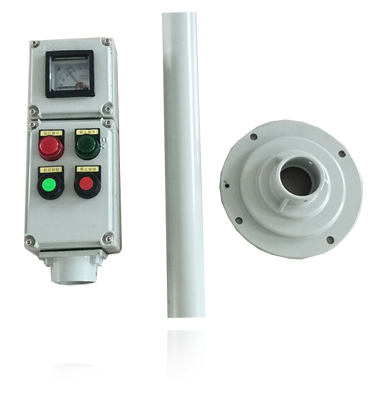

LCZ防爆操作柱

1.本产品为增安型结构.

2.铸铝合金表面喷涂,外形美观。箱体表面安装1套停止运行指示和启动停止按钮带电流表

3.防爆操作柱为立式安装(配立杆和底盘)

4.尺寸为:宽335*高135*厚90,室内挂式安装。

防爆操作柱型号:LCZ-A2B1D2      下进下出线

一、LZC-A2B1D2防爆操作柱适用范围:

适用于爆炸性气体环境1区、2区;

适用于可燃性粉尘环境20区、21区、22区;

适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境;

适用于温度组别为T1~T6的环境;

适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境特点。

二、LZC-A2B1D2防爆操作柱技术产品特点:

1.采用ZL102铝合金压铸成型,表面高压静电喷塑,不锈钢外露紧固件;

2.内装万能转换开关、按钮、电流表、指示灯;

3.转换开关有30多种功能可由用户自由选择;

4.万能开关操纵机构经过优化设计,可以自动找正,能保证转动灵活,无卡滞现象;

5.电流表量程由用户指定;

6.钢管或电缆布线均可;

7.产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数;

8.安装方式:立式或挂式。

LZC-A2B1D2防爆操作柱技术参数:

1.防爆标志:ExedⅡBT6

2.防护等级:IP65

3.防腐等级:WF1

4.使用类别:AC-3、AC-4

5.额定电压:220V/380V

6.额定电流:10A

7.电缆外径:Φ12mm~Φ17mm

8.进线口螺纹:G1”

9.指示灯电压代号:a:AC/DC12-36V

                b:AC/DC48-100V

                c:DC220V

                d:AC200-380V

10.指示灯颜色代号:R:红色、G:绿色、Y:黄色、W:白色

11.按钮触头型式代号:Ⅰ:一常开一常闭

                     Ⅱ:二常开

                     Ⅲ:二常闭

12.电流表精度及规格:1.5级/0.1A  0.5A  1A  1.5A  3A  5A  7.5A  10A

注:接次级电流5A的外附电流互感器,本电流表为过载表,过载电流为5倍,也可根据要求提供3倍或2倍过载的电流表,有特殊要求请说明;

13.电压表精度及规格:1.5级/30V  50V  75V  100V  120V  150V  200V  250V  300V  400V  600V  450V-450KV

注:可接次级电压为100V的外附电压互感器
